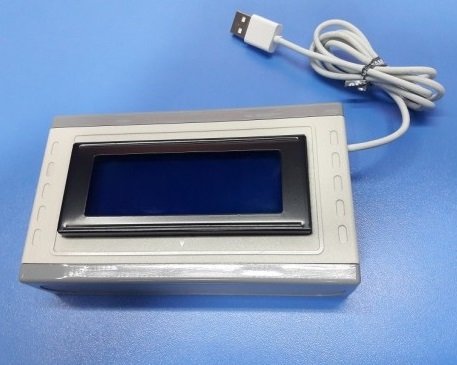

ПДУ-Анализатор» 433,92 МГц LCD USB, экран [D], 4 строчки

Подключите «ПДУ-Анализатор» через USB-разъём к компьютеру или блоку питания.
Нажмите любую кнопку на тестируемом радио-пульте.

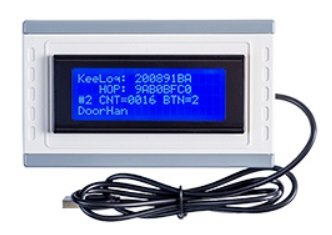

Посмотрите на LCD-экран «ПДУ-Анализатора»

Пример отображения и расшифровки динамического радио-кода:

В поле «Формат» указывается распознанный формат (способ кодирования при передаче данных). «ПДУ-Анализатор» поддерживает следующие основные форматы:

KeeLoq - динамический код (шлагбаумы, ворота, простые автосигнализации), часто с чипом HCS
SL[64] - динамический код, 64 бита данных (большинство автосигнализации)
CFM[64] - динамический код, 64 бита данных (часть автосигнализаций марки Sheriff)
ALP - динамический код автосигнализаций Alligator/Pantera
Came12 - статический код, 12 бит данных (шлагбаумы и ворота Came TOP/TAM)
Came24 - статический код, 24 бита данных (шлагбаумы и ворота Came TOP/TAM)
Came TW2EE/TW4EE, Atomo – динамический код (шлагбаумы и ворота Came)
Nice Flo[12] – статический код (шлагбаумы, ворота с приёмником Nice)
Nice Flor-S – динамический код (шлагбаумы, ворота с приёмником Nice)
Roger – статический код (шлагбаумы, ворота с приёмником Roger)
Ditec – статический код (шлагбаумы, ворота с приёмником Ditec)
PT (Princeton) – статический код (так же в маркировках обозначается PT-2240/2262) - прочая автоматика для управления освещением, радио-звонки, радио-розетки, GSN (статический код) и т.п. Редко, но встречается, для управления шлагбаумами и воротами.

В поле «Статическая часть» обычно указывается код кнопки и серийный номер пульта. Попробуйте нажать разные кнопки на радио-пульте и убедиться что первый символ (или первые два) меняются в зависимости от нажатой кнопки, а остальная часть остаётся неизменной – это серийный номер – по нему приёмник отличает один пульт от другого.

В поле «Шифрованная часть» (указывается после слова «HOP:», HOP – от англ. «прыгать») чисто для информации отображается зашифрованная часть кодовой посылки. Попробуйте понажимать одну и ту же кнопку на радио-пульте и убедиться, что шифрованная часть меняется – это и есть демонстрация «динамического (прыгающего) кода». У статических форматов это поле отсутствует.

В поле «Индекс системы» указывается индекс, присвоенный пульту «ПДУ-Анализатором» с учетом формата, типа и способа шифрования. Это один из главных критериев совместимости и взаимозаменяемости радио-пультов с динамическим кодом. Подробности совместимости см. ниже. По этому индексу присваивается поле «Название системы». При наличии индекса название может отсутствовать, в таком случае отображается надпись « [no name] ».

В поле «Код кнопки» (после «BTN=») указывается код кнопки (код команды) из расшифровки. Этот код почти всегда (за исключением редких систем типа автосигнализации «Alligator S-серия») совпадает с кодом из поля «Статическая часть». В форматах KeeLoq, CFM[64], ALP – код кнопки состоит из одного символа, в формате SL – из двух символов (фактически их двух шестнадцатеричных чисел).

В поле «Счетчик пульта» указывается текущая позиция счетчика радио-пульта с динамическим кодом. Почти во всех динамических системах счетчик с каждым новым нажатием увеличивается на единицу (или на другую константу). При удержании кнопки радио-пульта счетчик не меняется. Счетчик выводится в шестнадцатеричном виде и состоит из 4 шестнадцатеричных чисел (и каждое число от 0 до F, т.е. 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F и опять 0,1,2,3…, и так 4 числа). Весь счетчик пульта растёт от 0000 до FFFF (65536 позиций), затем обнуляется и опять растёт.
