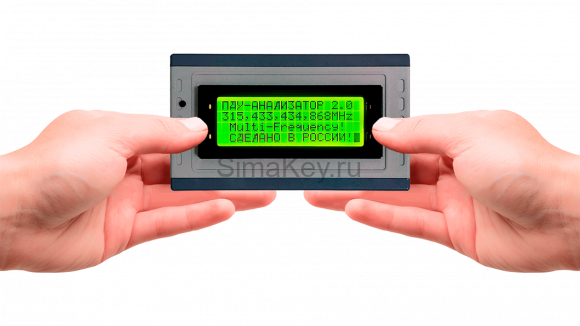

ПДУ-Анализатор 2.0 (Мультичастотный, доп.функционал, LCD-экран 4 строчки) USB

Инструкция по использованию «ПДУ-Анализатора»
Подключите «ПДУ-Анализатор» через USB-разъём к компьютеру или блоку питания.
Нажмите любую кнопку на тестируемом радио-пульте.
Посмотрите на LCD-экран «ПДУ-Анализатора»

Пример отображения и расшифровки динамического радио-кода:

В поле «Формат» указывается распознанный формат (способ кодирования при передаче данных). «ПДУ-Анализатор» поддерживает следующие основные форматы:

• KeeLoq - динамический код (шлагбаумы, ворота, простые автосигнализации), часто с чипом HCS
• SL[64] - динамический код, 64 бита данных (большинство автосигнализации)
• CFM[64] - динамический код, 64 бита данных (часть автосигнализаций марки Sheriff)
• ALP - динамический код автосигнализаций Alligator/Pantera
• Came12 - статический код, 12 бит данных (шлагбаумы и ворота Came TOP/TAM)
• Came24 - статический код, 24 бита данных (шлагбаумы и ворота Came TOP/TAM)
• Came TW2EE/TW4EE, Atomo – динамический код (шлагбаумы и ворота Came)
• Nice Flo[12] – статический код (шлагбаумы, ворота с приёмником Nice)
• Nice Flor-S – динамический код (шлагбаумы, ворота с приёмником Nice)
• Roger – статический код (шлагбаумы, ворота с приёмником Roger)
• Ditec – статический код (шлагбаумы, ворота с приёмником Ditec)
• Roiscok iDo 117/111 (внешние приёмники для шлагбаумов, ворот, «тревожных кнопок»)
• КРИПТ (Россия) (внешние приёмники для шлагбаумов, ворот, «тревожных кнопок»)
• NeroRadio 434,42 МГц (внешние приёмники, шлагбаумы, ворота с приёмником NeroRadio)
• PT (Princeton) – статический код (так же в маркировках обозначается PT-2240/2262) - прочая автоматика для управления освещением, радио-звонки, радио-розетки, GSN (статический код) и т.п. Редко, но встречается, для управления шлагбаумами и воротами.

В поле «Статическая часть» обычно указывается код кнопки и серийный номер пульта. Попробуйте нажать разные кнопки на радио-пульте и убедиться что первый символ (или первые два) меняются в зависимости от нажатой кнопки, а остальная часть остаётся неизменной – это серийный номер – по нему приёмник отличает один пульт от другого.

В поле «Шифрованная часть» (указывается после слова «HOP:», HOP – от англ. «прыгать») чисто для информации отображается зашифрованная часть кодовой посылки. Попробуйте понажимать одну и ту же кнопку на радио-пульте и убедиться, что шифрованная часть меняется – это и есть демонстрация «динамического (прыгающего) кода». У статических форматов это поле отсутствует.

В поле «Индекс системы» указывается индекс, присвоенный пульту «ПДУ-Анализатором» с учетом формата, типа и способа шифрования. Это один из главных критериев совместимости и взаимозаменяемости радио-пультов с динамическим кодом. Подробности совместимости см. ниже. По этому индексу присваивается поле «Название системы». При наличии индекса название может отсутствовать, в таком случае отображается надпись « [no name] ».

В поле «Код кнопки» (после «BTN=») указывается код кнопки (код команды) из расшифровки. Этот код почти всегда (за исключением редких систем типа автосигнализации «Alligator S-серия») совпадает с кодом из поля «Статическая часть». В форматах KeeLoq, CFM[64], ALP – код кнопки состоит из одного символа, в формате SL – из двух символов (фактически их двух шестнадцатеричных чисел).

В поле «Счетчик пульта» указывается текущая позиция счетчика радио-пульта с динамическим кодом. Почти во всех динамических системах счетчик с каждым новым нажатием увеличивается на единицу (или на другую константу). При удержании кнопки радио-пульта счетчик не меняется. Счетчик выводится в шестнадцатеричном виде и состоит из 4 шестнадцатеричных чисел (и каждое число от 0 до F, т.е. 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F и опять 0,1,2,3…, и так 4 числа). Весь счетчик пульта растёт от 0000 до FFFF (65536 позиций), затем обнуляется и опять растёт.

Примеры отображения статического радио-кода пультов ворот и шлагбаумов

Пульт автосигнализации StarLine A6,A9
Индекс системы: «316»
Формат: SL[64]
Серийный номер пульта: «0608E8»
Код кнопки/команды: «26»
Счетчик в позиции: «0219» (538-я по счету от 0)

Пульт автосигнализации StarLine B6,B9 (LCD)
Индекс системы: «315»
Формат: SL[64]
Серийный номер пульта: «B02391» («X» перед серийным номером означает доп.шифрование)
Код кнопки/команды: «46»
Счетчик в позиции: «0000» (0-я позиция)

Критерии совместимости и взаимозаменяемости радио-пультов с динамическим кодом:
Всё просто:

• Одинаковый «Индекс системы»
• Одинаковый «Код кнопки»

Чтобы проверить, что два пульта взаимозаменяемые нужно убедиться, что у них одинаковый индекс системы и одинаковый код кнопки. Если у двух пультов коды кнопок частично отличаются, то именно эти команды могут не работать или работать некорректно. Но при этом совпадающие коды кнопок будут работать одинаково (при совпадающем индексе системы пультов).

Совет: Для гарантии правильной расшифровки динамического кода – нажимайте кнопку на тестируемом пульте хотя бы два раза. Если оба раза индекс системы определён одинаково – значит расшифровка верная. При однократном тестировании (очень редко) может быть ошибка распознавания.
